 一、 实验目的

1.观察宽顶堰上的水流现象，以及下游水位对宽顶堰的淹没溢流影响。

2.测定非淹没宽顶堰的流量系数m值。

二、技术参数

    主要技术参数

外形尺寸：长*宽*高（mm） 3000*500*1500

实验段流量: 1500-2500ml/s

最大过流量: 3500ml/s

 详细参数/ WBD120/075 220V 50HZ 低噪音不锈钢水泵(国家优秀节能新产品)  1台

不锈钢实用堰  1件

透明有机玻璃明渠水槽 长218cm宽21.6cm高23.8cm    1件

PVC进水箱 长51.8cm宽11.6cm高37.8cm    1件

PVC出水箱 长38.8cm宽11.6cm高37.8cm    1件

PVC存水箱 长61.8cm宽40cm高64.8cm    1件

不锈钢百叶阀   1件

不锈钢深度尺   1件

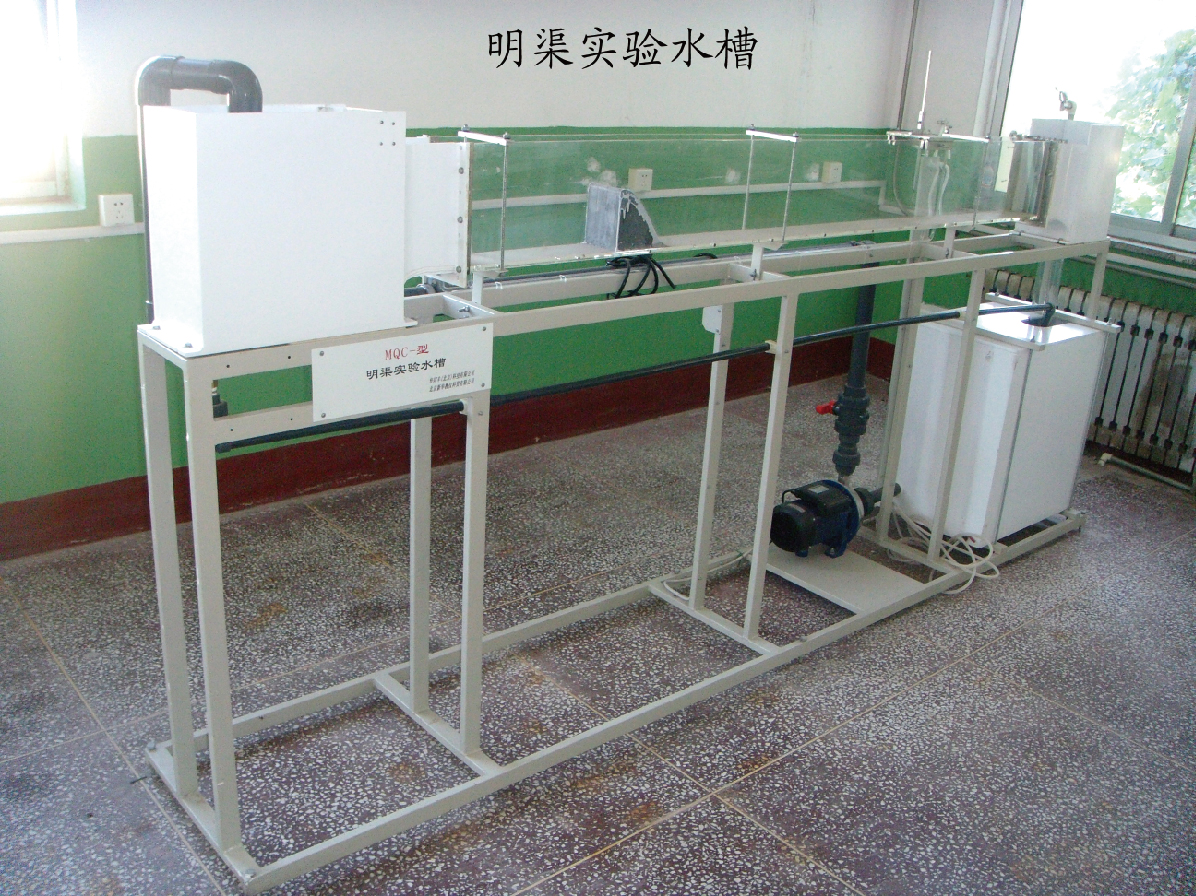

三、实验设备简图

    仪器为自循环供水系统，配不锈钢离心水泵，该泵为国家优质节能新产品。

    实验在有机玻璃水槽中进行。水槽的总长度为300cm、槽宽10cm、高23cm。槽内安装宽顶堰，堰高P＝5cm，

堰顶长cm，直角进口。

    用孔板流量计测量流量，用百叶式调节阀控制下游水位，用移动测针测量水位。

1水泵  2存水箱  3泄水箱  4百叶调节阀  5水槽  6测针 7宽顶堰 8供水箱

 9供水管  10泄水阀  11调节阀  12孔板 13放气夹 14比压计 15供水调节阀
