       该 仪器配有稳压装置的自循环供水系统，可提供10m恒定作用水头，具有大型仪器测量范围大、精度高的优点；

克服了小型仪器供水水头低（多在1m以内）、测量范围小或直接用水泵供水水压不稳定测量精度低的弊端。

一、实验目的

   1、观察测量恒定流条件下各过流断面能量的损失与转化；

   2、测量各测点单位重量水体的测压管水头Z+p/γ及粗细管中心点的流速。

二、实验设备技术规格:

（1）实验设备外形尺寸：长*宽*高（mm） 1800*500*2100

（2）带有稳压箱的循环供水系统:

配有不锈钢离心水泵单相电源: 250W 220V 50HZ)                  1套

（3）存水箱尺寸：PVC材料75（长）×20（宽）×20（高）（cm）       1个

（4）实验段透明有机玻璃长102 （cm）                             1个

（5）比压计(高102 （cm）)                                                              1套

（6）压力表 0.2-0.25MP(直径100毫米径向M20X1.5)                 1支

（7）量水箱带泄水阀PVC材料35（长）×35（宽）×20（高）（cm）   1个

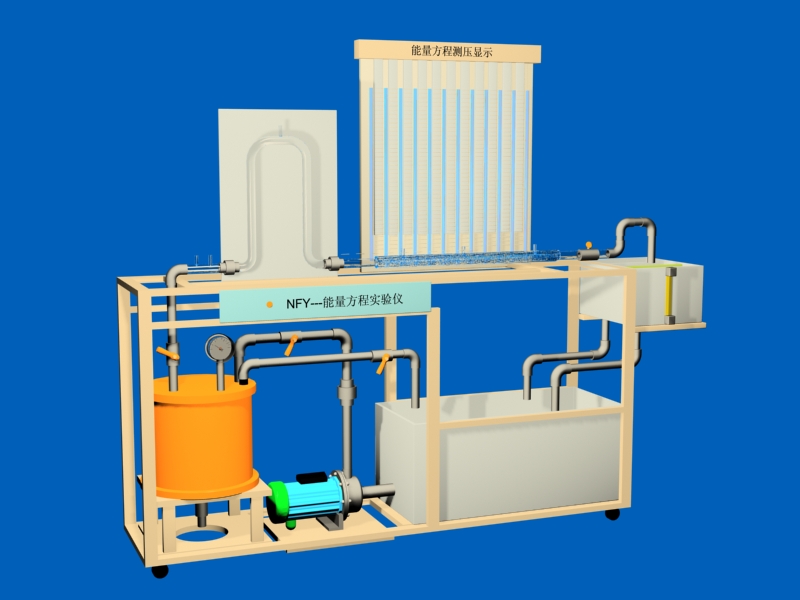

三、实验设备简图

具有恒压装置的供水系统。实验管道用透明材料制作，有U型管，突然放大及突然缩小管件组成。在粗细管中

心各设一测速管。各测点与测压管相连，测压管的顶部连通，型成比压计。

















1水泵；  2稳压箱；  3压力表；  4放气调压阀；  5泄水槽；6转向管； 7比压计；

8通气管夹；  9上游阀门；  10下游阀门；  11量水箱泄水阀； 12量水箱； 13，实验段
